Шпонки П-образные

Тип УП (усадочная П-образная):

Обозначение

Эскиз

ВОДОУПОР УП-140/20-4/35

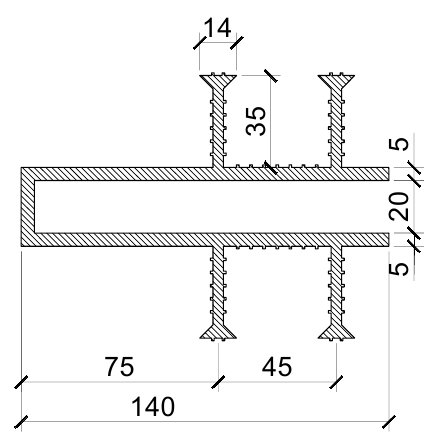

ВОДОУПОР РУ-140/20-4/35

ВОДОУПОР УП-140/30-4/35

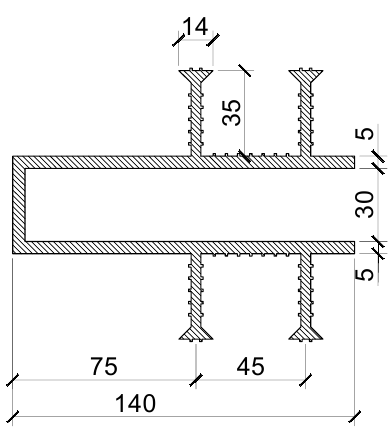

ВОДОУПОР РУ-140/30-4/35

ВОДОУПОР УП-140/40-4/35

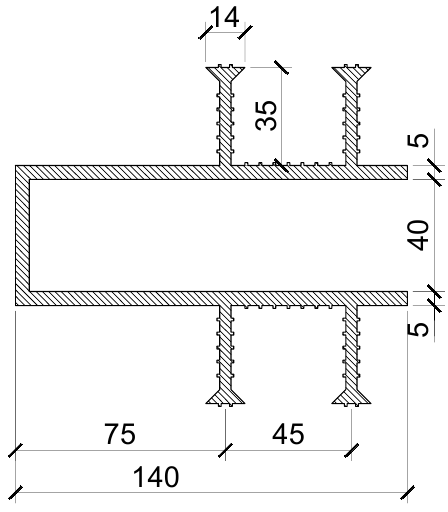

ВОДОУПОР РУ-140/40-4/35

ВОДОУПОР УП-140/50-4/35

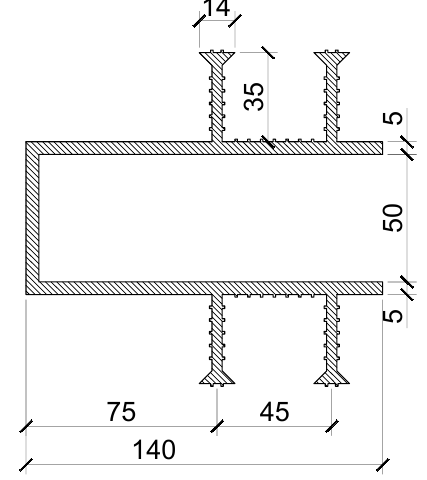

ВОДОУПОР РУ-140/50-4/35

ВОДОУПОР УП-140/50-4/40

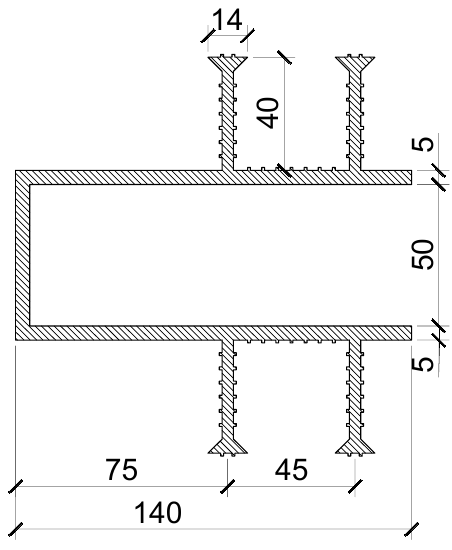

ВОДОУПОР РУ-140/50-4/40

ВОДОУПОР УП-140/100-4/35

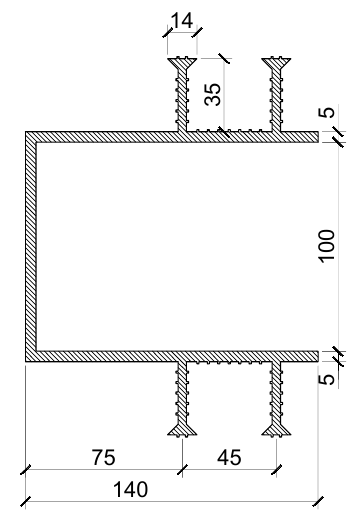

ВОДОУПОР РУ-140/100-4/35
ВОДОУПОР УП-55/20-2/30
ВОДОУПОР УП-90/20-4/35


ВОДОУПОР УП-130/20-6/35


Технические характеристики:

Тип

Перемещение, мм

Давление воды, МПа

Сжатие

Растяжение

Сдвиг поперечный

Сдвиг продольный

ВОДОУПОР УП-140/20-4/35

10

120

100

75

0,38

ВОДОУПОР УП-140/30-4/35

20

130

110

80

0,38

ВОДОУПОР УП-140/40-4/35

30

140

120

85

0,38

ВОДОУПОР УП-140/50-4/35

40

150

130

95

0,38

ВОДОУПОР УП-140/50-4/40

40

150

130

95

0,43

ВОДОУПОР УП-140/100-/35

90

250

230

145

0,38
ВОДОУПОР
УП-55/20-2/30		10120100750,38
ВОДОУПОР
УП-90/20-4/35		20130110800,38
ВОДОУПОР
УП-130/20-6/35		20130110800,38



Тип УПпр (усадочная П-образная прижимная):

Обозначение

Эскиз

ВОДОУПОР УПпр 140/50-2-40

ВОДОУПОР РУО 140/50-2-40

ВОДОУПОР УПпр 140/100-2-40

ВОДОУПОР РУО 140/100-2-40



Технические характеристики:

Тип

Перемещение, мм

Давление воды, МПа

Сжатие

Растяжение

Сдвиг поперечный

Сдвиг продольный

ВОДОУПОР УПпр 140/50-2-40

25

150

130

95

0,43

ВОДОУПОР УПпр 40/100-2-40
